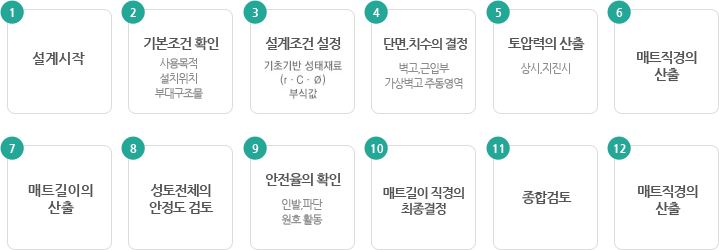

그린 메쉬월의 설계

thumb

그린 메쉬월의 보강효과

그린메쉬월은 벽면재와 보강재에 격자형을 사용하며 그보강 효과는 와이어매트의 세로근에 작용하는 마찰저항력과 가로근에 작용하는 지압저항력에 의해 구성됩니다. 더욱이 가로근의 저압저항력은 인발저항력 전체의 95% 이상을 담당하기 때문에 그린메쉬월 설계 계산상 세로근의 마찰저항력은 무시합니다.




계산법

계산성의 활동성

계산성의 활동성은 2직선에 의한 활동선 고정법에 따라 구합니다.










그린메쉬월 파단에 대한 검토

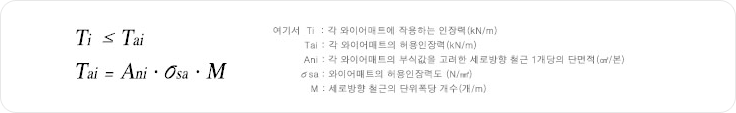

그린메쉬월 파단에 대한 검토로는 그린메쉬월 세로근의 철근 직경에 대해 검토를 합니다. 각 와이어매트에 작용하는 인장력(Ti)의값이 각 와이어매트 세로근의 허용인장력(Tai)이하가 될 수 있도록 구합니다.


thumb

와이어매트의 인발에 대한 검토

와이어매트의 인발에 대한 검토로는 와이어매트 가로근에 발생하는 저항력을 구하여 와이어매트 길이에 대한 검토를 합니다.

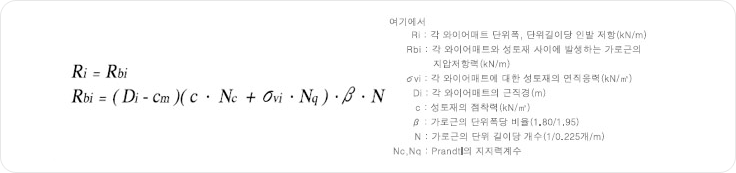

각 와이어매트와 성토재와의 사이에 발생하는 가로근의 저항력(Ri)다음식에 의해 산출합니다.


thumb

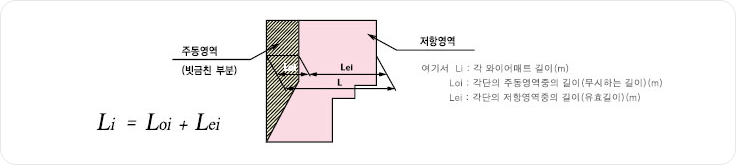

인장력에 대한 와이어매트 길이(L)는 주동영역중의 길이(Loi)와 저항영역중의 길이(Lei)를 합해 산출합니다.


thumb

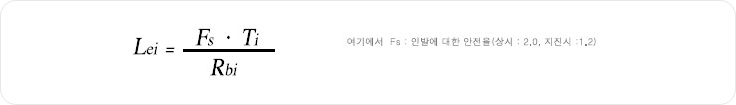

각 와이어매트에 작용하는 인장력(Ti)에 대한 각 와이어캐트의 가로근의 저항력(Rbi)으로 저항시킨 길이를 다음식에서 계산한다.


thumb



구조세목에 의한 와이어매트의 최소길이

구조세목에 따른 와이어캐트의 최소길이는 시공성과 구조물의 안정성으로부터 정해지는 최단 보강재 길이를 나타내고 오른쪽 그림에서 보여지는 길이 이하로 되지않도록 합니다.










성토 전체를 포함하는 활동파괴의 검토에 대해서 그린메쉬월을 포함한 지반의 활동파괴에에 대한 검토는 다음식에 보이는 분할법에 의한 원호활동면법으로 합니다.


thumb
