공법의 개요

  • thumb
  • thumb
  • thumb
  • thumb
  • thumb
  • thumb

그린메쉬월(Green Mesh Wall)공법은 벽면재와 보강재가 일체형으로 된 격자형 아연도금철망을 이용하여 벽면에 작용하는 토압력과 성토하면서 설치하는 보강재의 인발저항력을 계산하여 안정을 확보하는 공법으로 벽면구배는 수직~1:0.5까지이고, 다양한 선형으로 시공도 가능합니다. 특히, 벽면에 식생이 가능하여 자연환경과 조화를 이루는 탁월한 친환경 보강토 공법입니다.

본공법의 구조 개념은 미국의 Hilfiker사가 1975年에 개발하였고, 일본이 1988年에 기술도입한 이래로 6500건정도의 설적을 가지고 있습니다. 또한 그린메쉬월 공법의 설계·시공매뉴얼은 일본의 「테르아르메 공법 설계·시공 매뉴얼」에 준거하여 작성해 적용하고 있습니다.

공법의 특징

경제성
  • 자재의 경량화, 표준화를 도모해 공사비 절감이 가능합니다.
경관성
  • 옹벽배면에 식생매트를 설치해 녹화가 가능하여 경관성이 뛰어납니다.
가설옹벽에도 적용
  • 가설용 매트는 도금이 없이 시공해 단가가 저렴한 옹벽을 조성할 수 있습니다.
안정성
  • 격자형 철근의 지압저항에 의한 보강으로 인해서 성토재인 흙과 조합해 보강효과가 큰 안정된 옹벽조성이 가능합니다.
유효성
  • 벽면구배는 수직~1:0.5까지여서 용지를 최대한 유효하게 이용할 수 있고, 성토재의 사용범위도 다른 보강토공법에 비하여 적용범위가 넓습니다.
시공성
  • 자재가 경량이라 중기작업을 필요로 하지 않고, 조립도 간편하여 누구라도 시공가능하며, 공기도 단축됩니다.

조립상세도

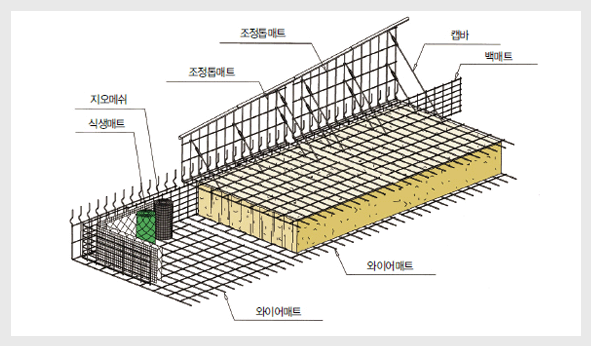

천단 조정형 조립상세도
천단 조정형 조립상세도

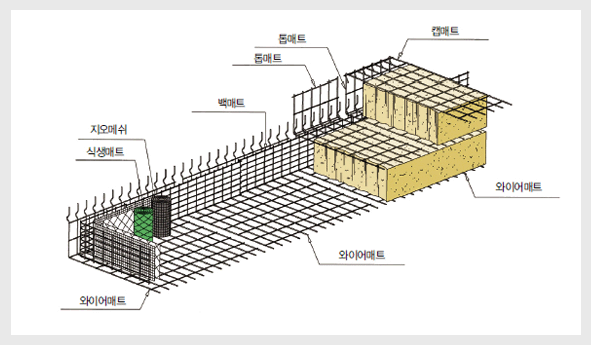

천단 평탄형 조립상세도
천단 평탄형 조립상세도
