구조와 이론

Lap Stone 공법의 구조와 이론은 (Ground Anchor공법)의 지압형 지지방식으 기술 이론을 응용한 것입니다.

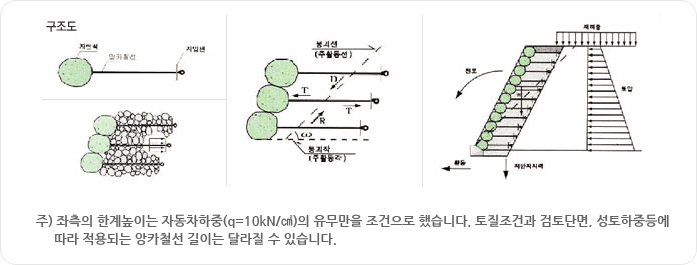

구조는 자연석 뒷면에 앙카철선을 단단히 붙이고 그 끝 부분에 지압판을 장착시킨 것입니다. 채움재를 자연석과 지압판 사이에 메워가면서 급경사로 쌓아올려 채움재와 Lap Stone이 일체화된 견고한 호안이 됩니다. Lap Stone 공법은 [호안의 역학설계법]에서의 분류상 옹벽모델에 속하고 「도로토공-옹벽공 지침」에서 옹벽분류에 가까운 구조입니다.


안정검토에 있어서는 배면토의 토압작용을 고려 「전도」 「활동」 「지반지지력」의 외적 안정을 확인함과 동시에 외적안정검토에서 산출되는 붕괴각(주동활동각) ω로 벽체내부에 활동면이 발생되는 시점을 산정해서 각각의 앙카재에 작용하는 장력(인발력)을 산출하는 내적안정 검토를 행하여 내부구조의 안정성도 확인합니다.


이 안정검토의 결과 Lap Stone 공법은 상기의 외적안정을 만족하고 동시에 내적안정도 확보되는 경우에는 충분한 안정성과 강도를 가지는 「옹벽」구조로 생각하여 자동차 하중등의 재하중을 안정계산의 조건에 더하여 검토하는 것이 가능해집니다.


① Lap Stone 공법에 의한 호안은 유속 V=8m/s의 유수력이 작용해도 앙카재의 효과에 의해 충분히 안정합니다.

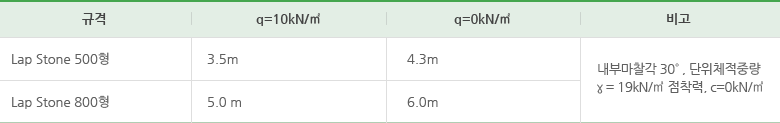

② 설계상의 Lap Stone 개개제품의 필요 인발력은 직고 H=5m이내의 경우에 103kg/개입니다. 반면 제품의 허용인발력은
     Ta=200kg/개 이므로 내적안정은 충분한 안정성을 확보
합니다.
③ Lap Stone 공법의 안정성은 검토하는 장소의 토질과 단면형상 등의 제조건에 따라 전도,활동,지반지지력의 외적 안정에 관한 검토
     를 행하여서 상황에 따라 구조를 결정
합니다.
